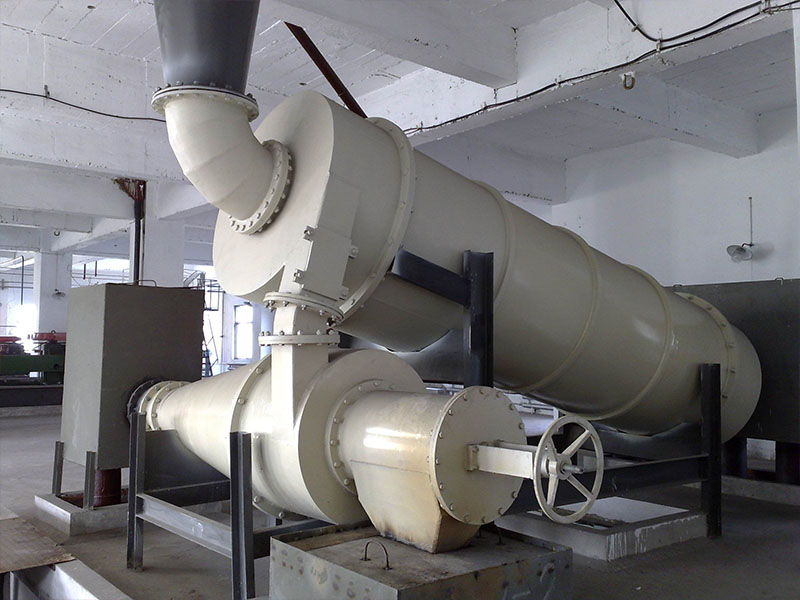

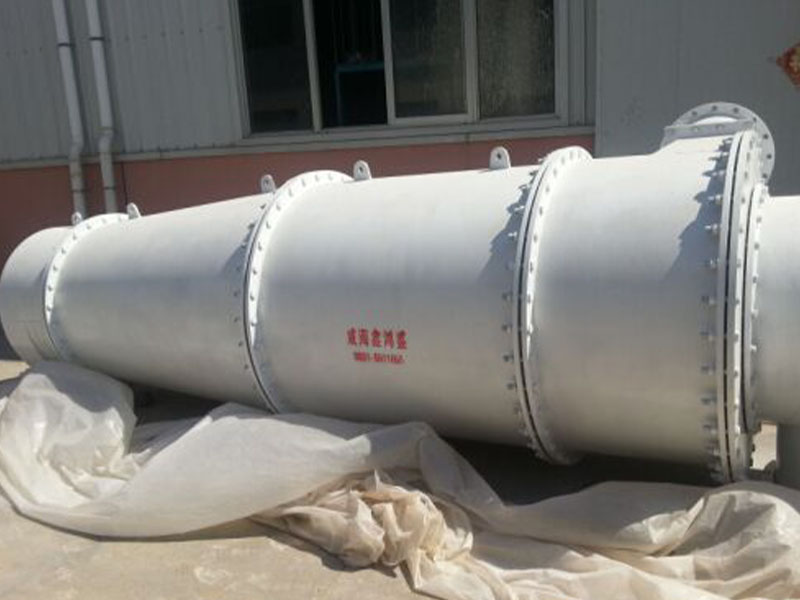

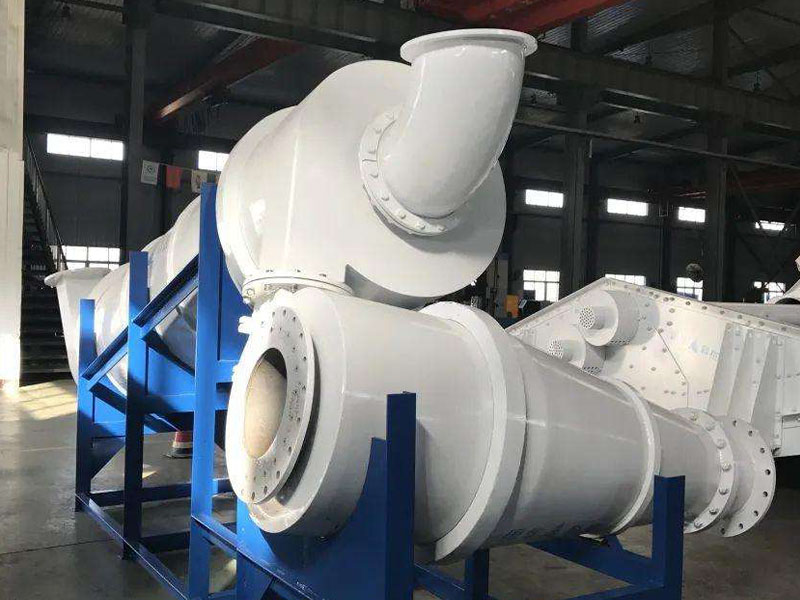

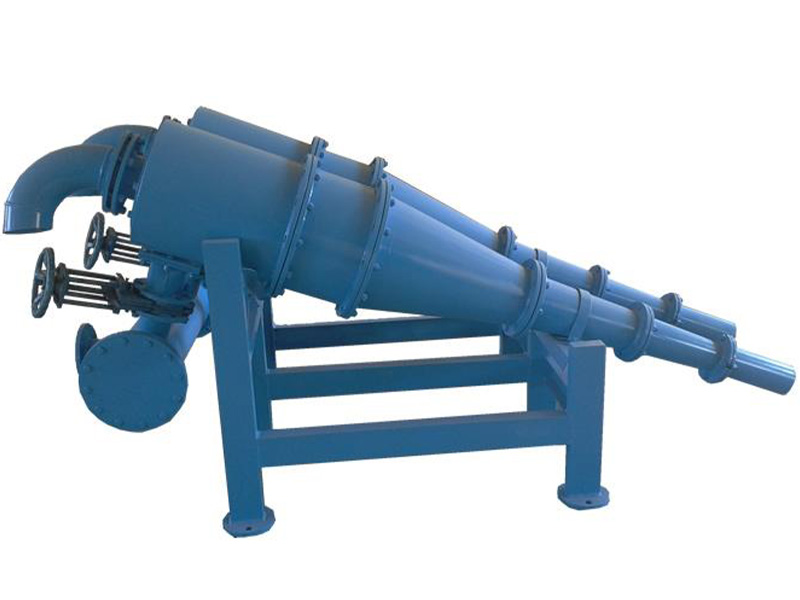

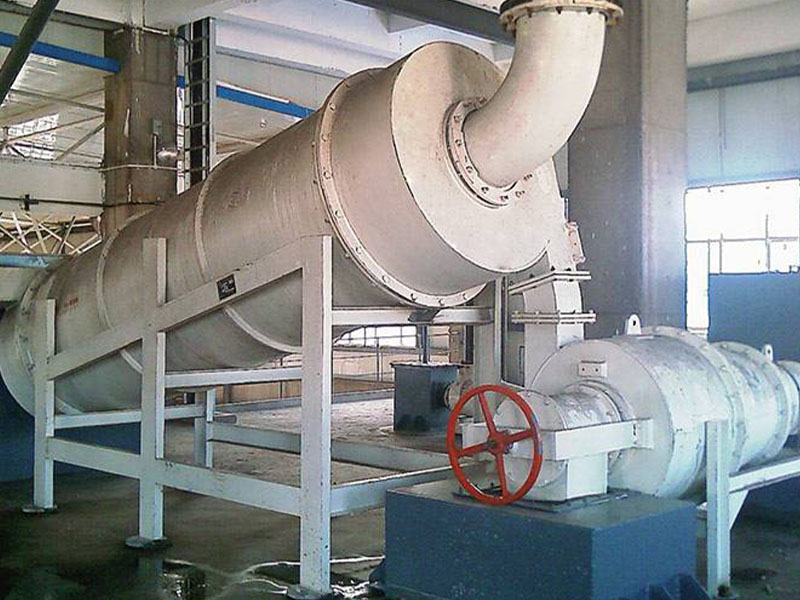

Циклоны тяжелых сред

Краткое введение

Циклон с тяжелыми средами - это разновидность оборудования для обогащения угля с простой конструкцией, отсутствием движущихся частей и высокой эффективностью сортировки. Поскольку сам циклон не имеет движущихся частей, процесс его сортировки полностью зависит от гибкого взаимодействия его собственных конструктивных параметров и внешних рабочих параметров для достижения наилучшей точности сортировки, что является отличительной чертой, заключающейся в том, что циклонная подготовка угля полностью отличается от других методов подготовки угля.

Как это работает

В процессе сортировки циклона тяжелых сред материал и суспензия подаются в циклон под определенным давлением вдоль тангенциального направления, образуя сильный вихрь; Поток жидкости образует нисходящий наружный спиральный поток вдоль внутренней стенки циклона от впускного отверстия; образует восходящую внутреннюю спираль вблизи оси циклона; Воздух всасывается за счет отрицательного давления внутреннего спирального потока, образуя воздушный столб в оси циклона; Очищенный уголь в сырье течет вверх по внутренней спирали и выгружается из переливного отверстия, а пустая порода течет вниз по внешней спирали и выгружается из нижнего отверстия потока. Механизм образования воздушного столба заключается в следующем: поскольку нижняя проточная труба и переливная труба напрямую связаны с атмосферой, двухфазный поток, поступающий в циклон, движется с сильным спиральным вихрем, когда касательная скорость увеличивается до критической скорости, каждый выход циклона создает определенное сопротивление, образуя внутреннее вращающееся поле потока, вызывая осевое отрицательное давление, воздух поступает в циклон из переливной трубы и нижней проточной трубы и постепенно превращается в проникающий воздушный столб под совместным действием осевого привода отрицательного давления и передачи конвекции жидкости. Когда плотность частиц больше, чем плотность суспензии, результирующая сила частиц на радиусе r в суспензии положительна, и частицы выбрасываются наружу спиральным потоком; В противном случае частицы выбрасываются внутрь спиральным потоком; Таким образом, частицы с плотностью больше среды и частицы с плотностью меньше среды разделяются. В циклоне центробежная сила в несколько раз и в десятки раз превышает силу тяжести, что значительно ускоряет скорость сортировки и улучшает эффект сортировки.

особенность

Циклон для тяжелых сред - это своего рода машина для сортировки угля, которая использует центробежное силовое поле в десятки или даже сотни раз сильнее силы тяжести, и его процесс сортировки полностью зависит от гибкого взаимодействия его собственных структурных параметров и внешних рабочих параметров для достижения наилучшей точности сортировки, что является характерной особенностью циклонной подготовки угля, которая полностью отличается от других методов подготовки угля. Характеристиками обогащения тяжелых сред являются:

1. Высокая эффективность сортировки. Эффективность сортировки тяжелых сред циклона является самой высокой среди различных методов гравитационной подготовки угля.

2. Широкий диапазон регулировки плотности сортировки. Плотность сортировки при подготовке угля из тяжелых сред обычно составляет 1300 кг / м3 ~ 2200 кг / м3, и ее легко регулировать, и ее погрешность может оставаться в диапазоне ±0,5%.

3. Сильная приспособляемость, широкий диапазон размеров сортировочных частиц. Обогащение угля в тяжелых средах позволяет сильно колебаться по размеру, количеству и качеству частиц выбранного рядового угля.

4. Производственный процесс легко автоматизировать. Технологические параметры, такие как плотность, уровень жидкости, вязкость и магнитное содержание суспензии, используемой при приготовлении угля из тяжелых сред, можно контролировать автоматически.
