Сетки-петли

Сетка-петля представляет собой новую форму активной защиты с высокопрочной стальной спиральной сеткой в качестве основного корпуса.

Основные компоненты: высокопрочная стальная спиральная сетка SPIDER, предварительно напряженный стальной анкер, специальная анкерная пластина

Способ крепления: предварительно напряженный стальной анкерный стержень, специальное крепление анкерной прокладки

Несущая способность: лучше, чем у всех современных гибких систем стабилизации склона

МЕТОД ПРОЕКТИРОВАНИЯ: СИСТЕМА ПРОЕКТИРОВАНИЯ НА ОСНОВЕ ТЕОРИИ РУВОЛУМА

Сфера применения: общее стабильное укрепление склона почвы и склона скалы, укрепление различных опасных пород и обработка скольжения также могут сочетаться с мерами глубокой анкеровки

Разрывное усилие: 195 ~ 220 кН / м

Форма сетки: алмаз

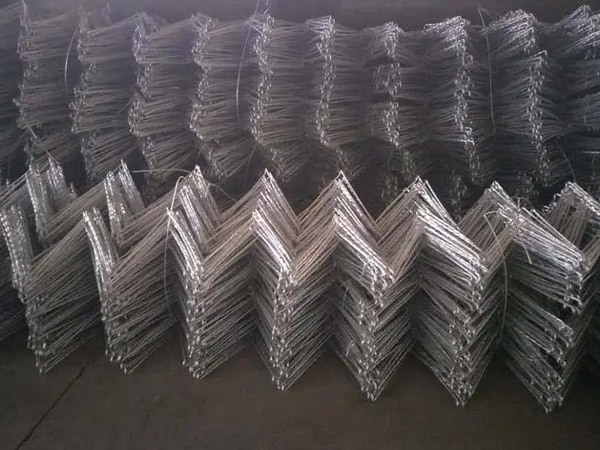

Сетка-петля изготовлена из высокопрочной антикоррозийной стальной проволоки после формирования кабеля, диаметр алмазной сетки составляет 250 мм, а стандартная спецификация сетки составляет 10x3,5 м;

Болтовое соединение: обычно используется обычный анкер арматуры Φ25/28 с обрабатываемой резьбой на одном конце (открытая секция), также можно использовать тонкокатаную арматуру Φ25 (например, болт GEWI), и в соответствии с необходимостью горячего цинкования и другой антикоррозийной обработки, самосверлящий полый болт можно использовать, когда отверстие затруднено;

Анкерная накладка: ромбовидная стальная пластина, четыре уголка с застежками, размер не менее 320х180мм, толщина не менее 10мм; его структура может быть изменена или упрощена при необходимости;

Ограничительная веревка: используется для закрытия четырех периметров защитного сетчатого троса, в соответствии с его положением делится на верхнюю граничную веревку, нижнюю пограничную веревку и боковую ограничительную веревку, ее диаметр не должен быть меньше Φ12, обычно выбирают Φ14 или Φ16, одиночная длина не должна превышать 40 м, каждый конец оснащен якорем троса длиной 2 ~ 3 м;

Вспомогательный болт: опционально. Он используется для того, чтобы сеть SPIDER лучше приближалась к склону в местном низком углублении по отношению к основному болту, ее диаметр может быть небольшим, обычно 20 ~ 25 мм, длина обычно выбирается 1 ~ 1,5 м, и анкерная площадка также может быть соответствующим образом уменьшена.
